Beschreibung

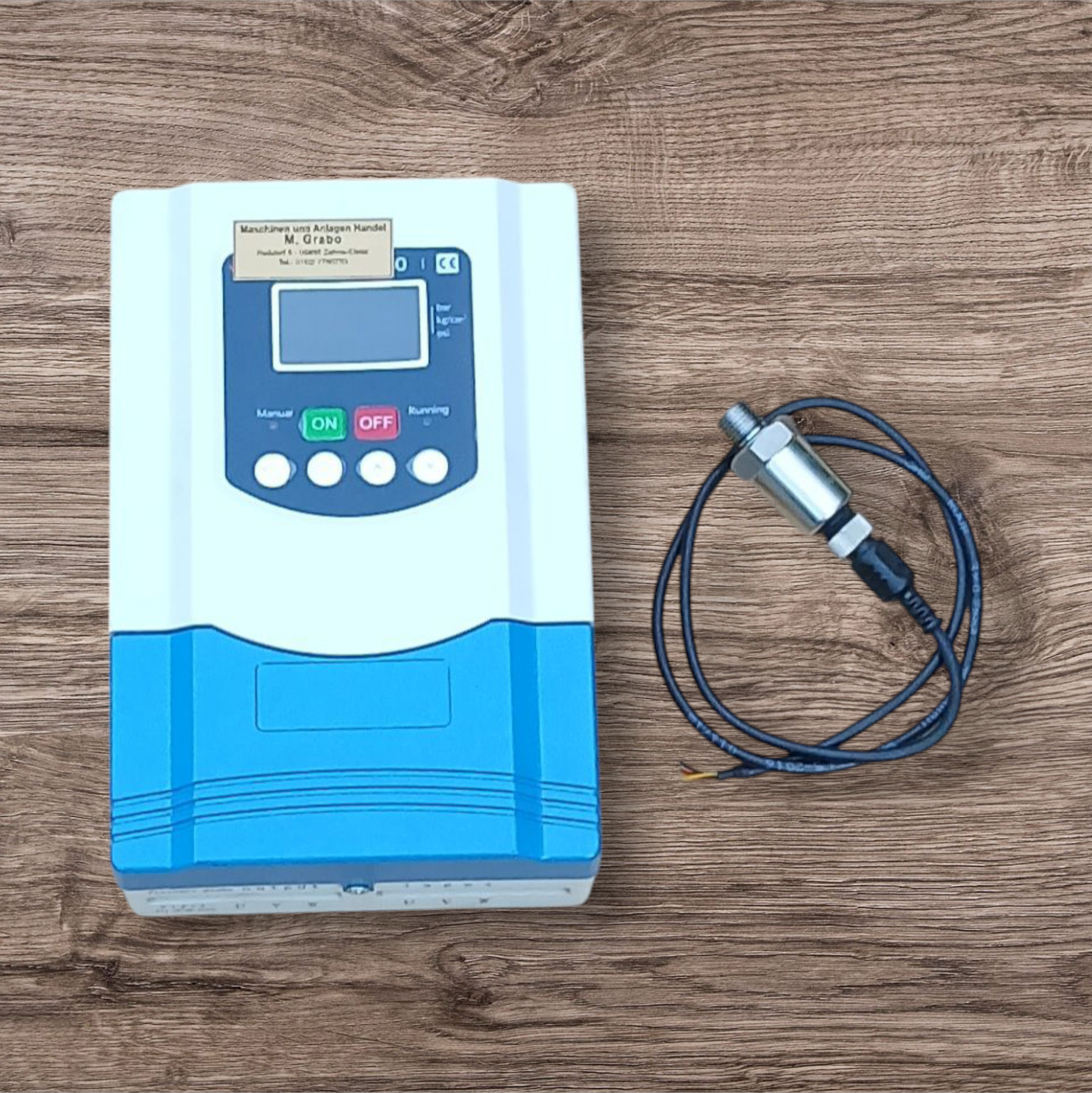

Elektronischer Druckschalter mit Überlastschutz + Trockenlaufschutz
Der elektronische Druckschalter, der den Betrieb von Pumpen mit Überlast- und Trockenlaufschutz steuert. Dies ist ein Gerät zur Steuerung des Betriebs aller Arten von Pumpen in Abhängigkeit vom Druckwert im System, dass die Pumpe startet oder abschaltet. Mit dem Gerät können Sie den Ein- und Abschaltdruck programmieren. Der Druckschalter verfügt über eine Schutzfunktion die es Ihnen ermöglicht die maximal zulässige Stromaufnahme der Pumpe einzustellen und die Pumpe vor Trockenlauf zu schützen. Bei einem plötzlichen Anstieg der Stromaufnahme registriert das Gerät diesen Zustand als Trockenlauf und schaltet die Pumpe aus.
Das Gerät verfügt über eine automatische Neustartfunktion nach einer Notabschaltung nach einer voreingestellten Zeiteinheit.

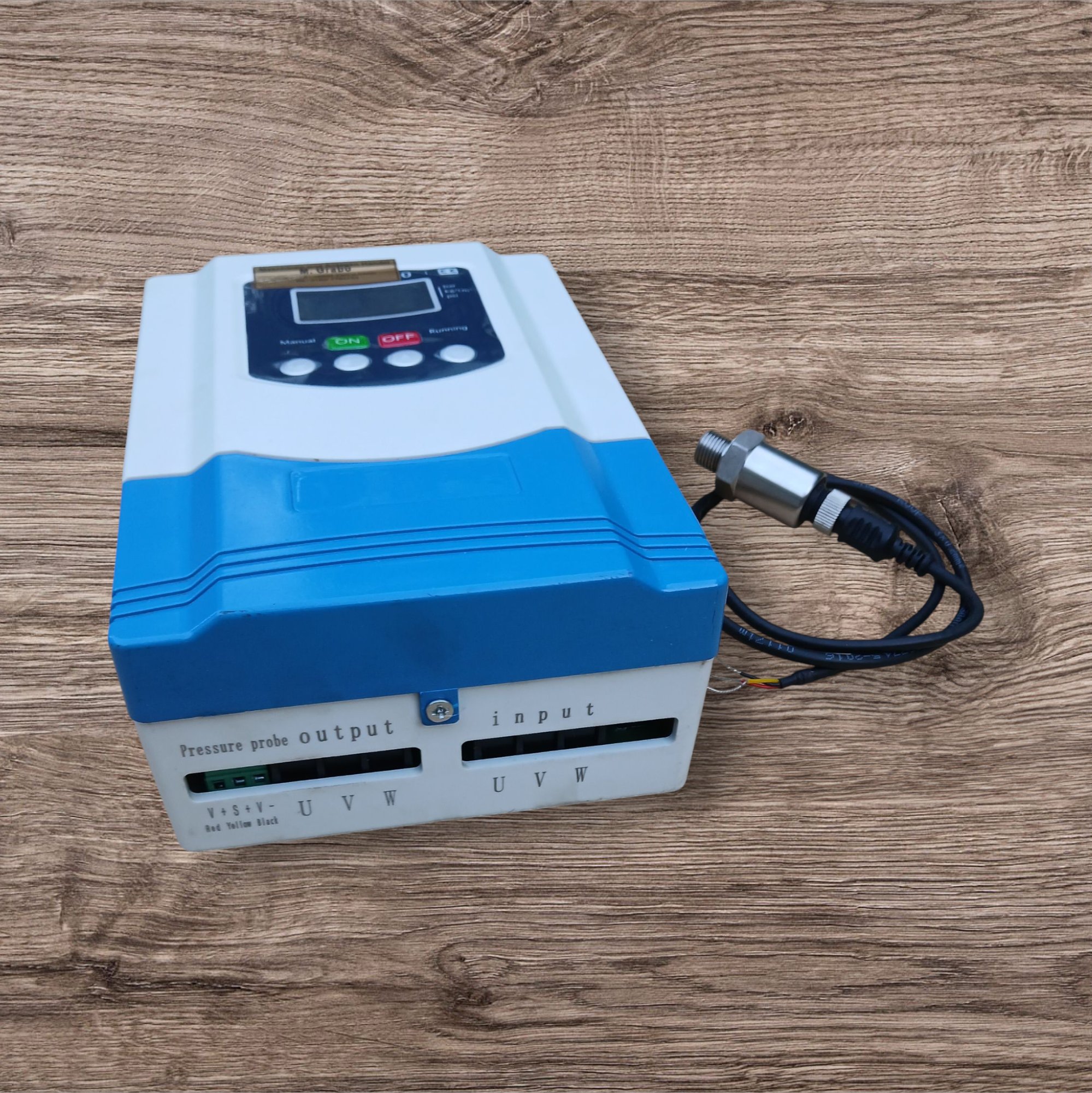

Dann verfügt der Druckschalten noch über ein zusätzliches Kabel mit einem Drucksensor und ist für die Steuerung von Drehstrompumpen ausgelegt. Die hohe Messgenauigkeit ermöglicht den Einbau des Gerätes in Systeme, die konstante, unveränderliche Betriebsbedingungen erfordern.
Wichtige Eigenschalfen:
- Automatischer Pumpenanlauf alle 24 Std. für 15 Sek., um ein Blockieren der Pumpe durch Standzeit zu verhindern
- Einstellbarer Einschalt- und Abschaltdruck
- Automatischer Pumpenstop bei Spannungssteigerung oder Steigungsabfall
- Automatisches Abschalten der Pumpe bei Motorüberlastung
- Display: Farb-LCD, Anzeigen in Echtzeit synchronisiert mit Drucksensormessungen, Anzeigen von Notzuständen
- Schutzeigenschaften – Trockenlaufschutz, Überlastungsschutz bei Motorverriegelung
Technische Daten der Pumpensteuerung:
Betriebsspannung: 400V 3~AC 50/60 Hz ±10%
Max. Stromaufnahme: 20A
Leistung der angeschlossenen Pumpe: 0,75 – 7,5 KW
Schutzklasse: IP 55
Druckeinstellbereich: 0 – 20 Bar
Anzeigegenauigkeit: 0,1 Bar
Angezeigte Einheiten nach Benutzerauswahl: Bar, kg/cm2, PSI
Anzeige: LCD (farbig)
Anschlussgröße: 1/4″ AG
Max. Temperatur des Messmediums: 90°C
Max. Umgebungstemperatur: 40°C
Lebensdauer: 1.000.000 Zyklen
Lieferumfang: 1 mal Pumpensteuerung
